Aplikasi

SXQM Series Dual Planetary Ball Mill merupakan peralatan laboratorium yang dirancang untuk kebutuhan pencampuran, penghalusan (grinding), homogenisasi, serta pengembangan material baru berteknologi tinggi dalam skala riset maupun produksi batch kecil.

Mesin ini banyak diaplikasikan pada berbagai sektor industri, termasuk elektronik, material magnetik, farmasi, keramik, geologi, pertambangan mineral, metalurgi, material konstruksi, industri kimia, manufaktur ringan, kosmetik, hingga pengolahan lingkungan.

Gambaran Umum

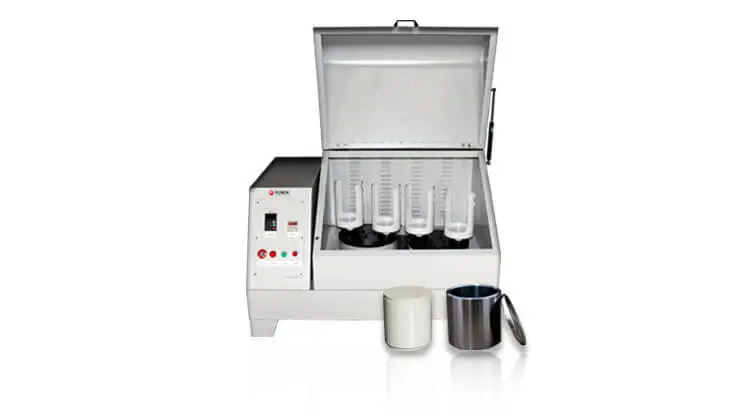

Struktur planet ganda dari dual planetary ball mill (mesin giling bola planet ganda) mewujudkan pergerakan piringan kecil yang digerakkan oleh satu piringan planet besar. Dibandingkan dengan planetary ball mill biasa dengan ukuran yang sama, radius revolusi dan kecepatan rotasi pada tabung penggiling (mill jars) telah diperbesar secara signifikan, dan gaya sentrifugal dari bola-bola penggiling menjadi berlipat ganda. Tumbukan, pemotongan (shearing), dan gesekan antarbola penggiling meningkat secara signifikan. Alhasil, efek dan efisiensi penggilingan pun meningkat drastis. Beberapa material bahkan dapat digiling hingga skala nanometer menggunakan dual planetary ball mill.

Klasifikasi: Dual planetary ball mill adalah jenis mesin giling bola berenergi tinggi dan berefisiensi tinggi yang sangat khas.

Prinsip Kerja

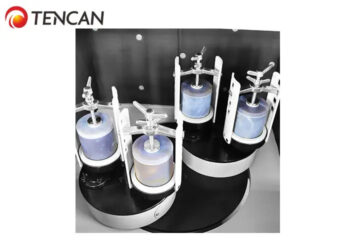

Prinsip kerja planetary ball mill seri SXQM: Terdapat dua roller planet yang lebih besar yang terpasang pada piringan putar (turntable) dasar dan melakukan gerakan rotasi, serta melakukan gerakan revolusi. Dua piringan putar yang lebih besar tersebut masing-masing dipasangi dua piringan putar yang lebih kecil; terdapat dua tabung giling pada setiap piringan putar yang lebih kecil tersebut. Mesin ini secara total memiliki empat tabung bola yang terpasang pada piringan putar yang lebih kecil. Ketika piringan putar dasar berputar, roller tabung melakukan gerakan planet. Bola-bola dan sampel material di dalam tabung digiling dan dicampur di bawah gerakan kecepatan tinggi.

Fitur / Keunggulan

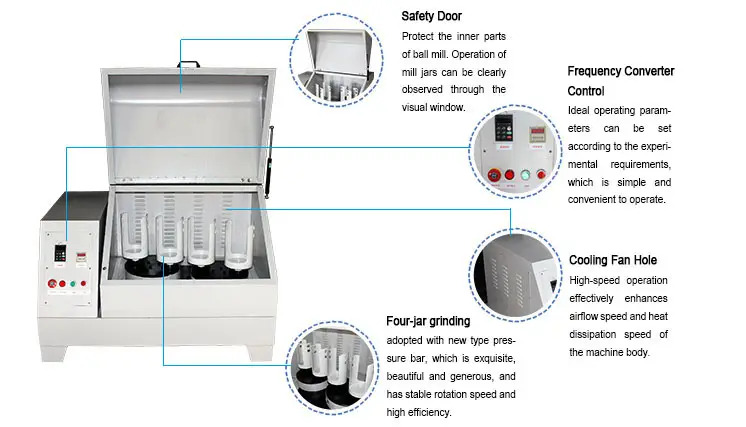

Bodi dual planetary ball mill Tencan dilas menggunakan pelat baja tebal yang memiliki kekuatan tinggi, ketahanan terhadap benturan, ketahanan terhadap deformasi, pengerjaan yang halus, serta tampilan yang kokoh dan menarik. Material komponen mekanis diproses secara ketat melalui proses perlakuan panas (heat treatment) dan teknologi pemrosesan Numerical Control (NC). Kotak roda gigi (gearbox) menggunakan struktur tersemat alur semi-tertutup, dan roda gigi penggerak terbuat dari roda gigi presisi yang tahan aus. Rangka dan struktur mesin dirancang dengan matang untuk memastikan pengoperasian ball mill yang stabil, aman, dan andal di bawah kondisi beban tinggi dan jangka panjang, serta secara efektif meredam kebisingan saat mesin beroperasi. Perangkat pelumasan mandiri oli cair dirancang dengan tingkat kebisingan rendah dan intensitas tinggi, serta dilengkapi dengan pengukur level oli cair untuk memudahkan penggantian. Dengan layar sentuh mikrokomputer, pengoperasian mesin menjadi lebih mudah, antarmuka lebih sederhana dan intuitif, serta kontrol bolak-balik (maju dan mundur secara bergantian) dapat dilakukan dengan mudah. Mesin ini juga memiliki fungsi pengatur waktu (timing) dan memori saat daya mati (power-off memory).

1. Tabung giling melakukan dua pergerakan planet, menghasilkan efisiensi tinggi dan ukuran partikel yang kecil di bawah benturan berfrekuensi tinggi, gaya tumbukan linear, dan gaya gesekan (Pertama di Tiongkok).

2. Empat sampel berbeda dapat dihasilkan sekaligus. Hal ini sangat memudahkan para teknisi untuk melakukan riset dan pengembangan material baru.

3. Ukuran Umpan Material (Feed Granularity): Material tanah≤10mm,  material lainnya≤3mm

4. Metode penggilingan basah atau kering. Granularitas bubuk minimum mencapai 0,06 μm.

5. Dikendalikan dengan frekuensi (frequency-controlled), kecepatan dapat diatur sesuai dengan hasil eksperimen yang diinginkan.

6. Revolusi piringan putar besar: 50–400 rpm.

   Revolusi piringan putar kecil: 100–800 rpm.

   Rotasi poros planet besar: 100–800 rpm.

   Rotasi tabung giling: 200–1600 rpm.

7. Planetary ball mill ini memiliki fitur mati otomatis berdasarkan waktu (timing power off), serta fungsi pengaturan waktu otomatis untuk arah maju dan mundur. Efisiensi dapat ditingkatkan dengan memilih mode operasi satu arah, bergantian, terus-menerus, atau pengaturan waktu.

8. Daya motor:

   • 0,4L, 2L, 4L: 0,75 KW, 220 V, 50 Hz;

   • 16L, 20L: 5,5 KW, 380 V, 50 Hz.

9. Planetary ball mill kami memiliki banyak fungsi, pusat gravitasi yang rendah, performa stabil, struktur yang kompak, pengoperasian yang mudah, keamanan yang andal, kebisingan rendah, serta tingkat keausan yang rendah.

Table 1 Technical Parameters For Dual Planetary Ball Mill

Table 2 Technical Parameters For Dual Planetary Ball Mill

Table 3: Technical Parameters For Dual Planetary Ball Mill
